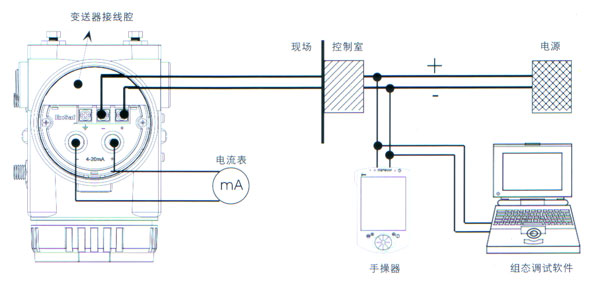

接线原理图

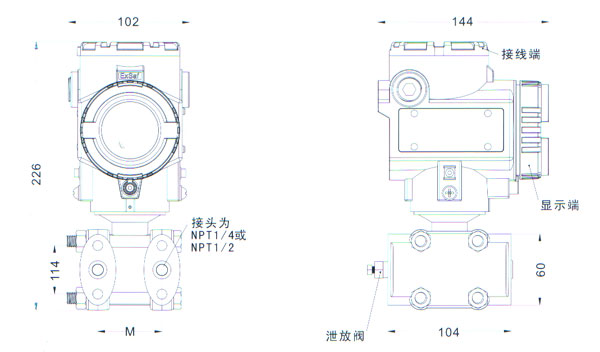

外型尺寸图
测量范围(代码)
3,4,5
6,7
8
9
0
M(mm)
54
56
57
58
59
引压连接接头
(A)锥管阴螺纹连接(选型代码为Y)
1、变送器压力腔法兰
2、"0"密封圈
3、锥管阴螺纹连接接头
4、螺栓
(A)球锥连接(选型代码为D4)
1、变送器压力腔法兰
2、"0"密封圈
3、锥管阴连接接头M20×1.5阳螺纹
4、螺栓 5、螺母
6、球形接头(Ø13处可引压管焊接)
现场安装连接图
水平配管的安装
垂直配管的安装
