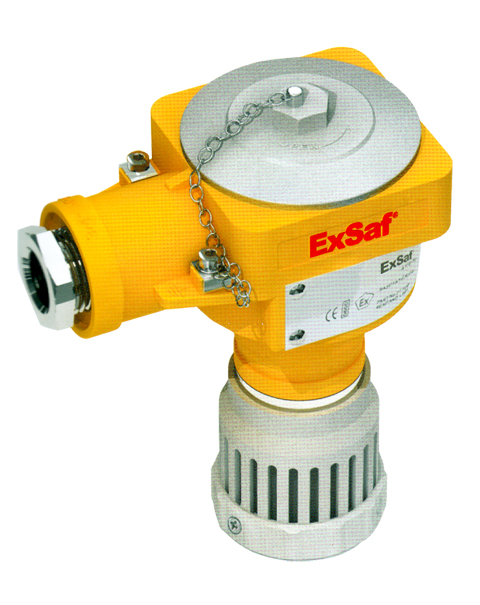

特安点型可燃气体探测器ESD100

------------特安点型可燃气体探测器ESD100

ESD100技术参数


	■检测原理:催化燃烧式/电化学式 ■检测气体:可燃气体、H2(ppm)、CO、H2S、 O2（VOL）、NH3（ppm）、CL2、 NO、SO2 ■测量范围:0-100%LEL可燃气体 0-10000ppm可调 0-25%V/V可调 ■测量精度:±5%FS ■输出:4-20mA ■电源:12-30Vdc,3线 ■功率:200mA(可燃气体) 300mA(毒气和氧气) ■防护等级:IP65 ■湿度范围:10-95%RH(无凝露)++ ■温度范围:-40℃-+70℃ ■压力范围:90-110KPA ■认证:UL Class I,Div 1,Groups B,C,D CNEX 04.1225 ExdllCT6

点型探测器ESD100特点

产品特点
测量精度高
传感器采用进口气体敏感元件，具有精度高,线性好等特。
多种线制连接
ESD100(三线制)气体变送器是工业用可燃/有毒气体安全检测仪器。
多种信号输出
可输出4-20mA标准电流信号，便与DCS、PLC等工业自动化系统连接。
隔爆型防爆
可用于工厂条件的1、2区危险场所。
安装方便
专业设计的安装支架，仪器现场安装方便、快捷。
维修方便
传感器探头结构采用外部插拔式，若现场更换探头，只需
旋开防护罩，即可进行更换；内部机芯设计采用组件形式，
组件之间采用插接式联接，现场维修只需要更换组件即可完
成。

推测器安装固定

先将安装支架固定在安装立柱上（如安装点没有合适的立柱，
可选用直径20mm-80mm的铁管作为安装立柱固定在安装点），
拧下变送器上的防护罩，将变送器装入安装支架，使安装支架
与变送器固紧，然后装上防护罩。
注：a.安装时。传感器指向下方（防护罩里面组件为传感器部
分）；
b.如安装立柱为水平放置可以通过改变固定座方向使得传
感器始终指向下方。

连接电缆线
a.取下面壳（拧下面壳上四颗螺钉）；
b.将电缆线引入壳体，根据接线要求将其接入端子，然后
用扳手拧紧电缆压紧元件；
c.合上面壳，并用四颗M4×12螺钉固紧（注意面壳上面O型
橡胶密封圈应无破损，以保证面壳与底壳之间密封可靠）

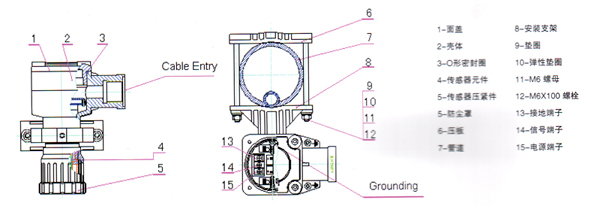

总结构图

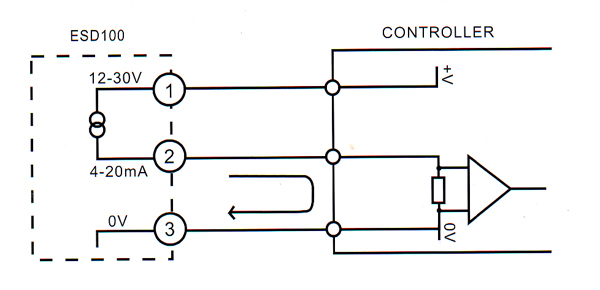

接线方法

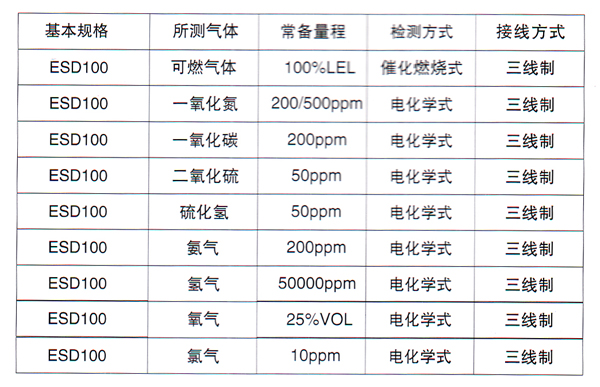

规格及适用气体
