特安点型可燃气体探测器TON90B

------------特安可燃气体报警控制器TON90B

TON90B技术参数


	■安装方式：盘装式/柜式安装 ■工作电压：85-265VAC， 50-60HZ/18-32VDC ■湿度范围：10-95%RH（无凝露） ■温度范围：0℃-+40℃ ■压力范围：86-106KPA ■测量精度：±5%FS ■探测器输入：2线或3线的4-20mA类设备（可燃气体、有毒气体等探测器）能识别0mA、2mA和22mA ■显示方式：数字+模拟显示 ■报警方式：声，光报警 ■报警输出：触点容量AC250V。10A，24V/10A ■故障报警：系统可探测并报出探测器连线短路、断路故障；传感器故障；系统供电电源故障等 ■功耗：每一支路≤5W ■可配置探测器型号： ES2000T、ESD100 ESD200、ESD3000 SM95、OPTIMA PLUS

点型探测器TON96B特点

产品特点
   TON90B可燃气体报警控制器，是我公司开发的一款功能简洁、操
作方便的可燃气体报警控制器，可与我公司的气体变送器组成工业用
气体报警控制系统。
    整个产品设计采用“积木”模块化结构，壁挂式安装，可灵活组
装成1到8路通道，即每一通道对应一台气体变送器。通过与适当的变
送器配合使用，该产品可以检测各种类型的气体，如可燃气体、有毒
气体以及氧气等，变送器输出标准的4-20mA模拟信号到控制器的采样
电路，控制器的单片机对信号采用漂移补偿算法和智能算法，最终完
成信息显示、输出控制及数据记录等功能。
    该产品可以实时显示与之相连的变送器状态信息，故障报警、报
警状态以声/光方式表现，同时记录各关键数据，包括高/低段报警、
故障报警等，此外还有继电器输出控制等功能。

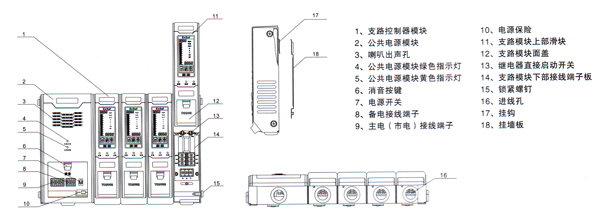

总结构图

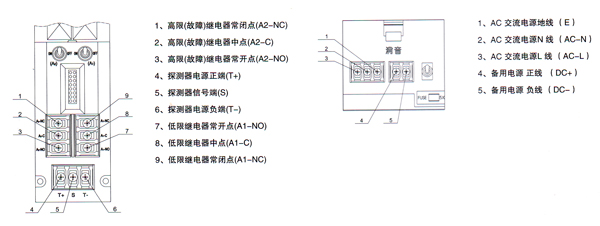

端子结构图

用户注意事项

    控制器与探测器是一一对应的关系，在安装调试好之后，请不要
随意更换，如果要更换，必须重新标定；
    控制器AC电源线接线规格为：标准1.5mm2三芯电源线（带插头），
探测接线规格：三芯或两芯屏蔽电缆，线经0.5-2.5mm2，推荐用1.5mm2，
电缆****允许分布电容和分布电感分别不超过0.2uF，0.3mH，控制器端
单端接地；
    探测器的检测元件的使用寿命在正常情况下，半导体式为3年，催化
式为2年，电化学式为1年；
