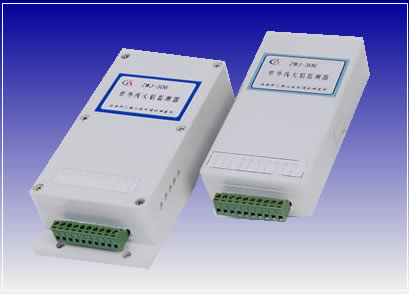

ZWJ-306紫外线火焰监测器
品牌 科汇热工
型号 ZWJ-306紫外线火焰监测器
适用燃料 燃油、燃气
用途 用于燃气、燃油工业燃烧器的火焰检测
技术优势 只对火焰产生的紫外线敏感，对灯光和炉膛高温辐射无反应，抗干扰性强
主要技术参数
电源电压 200/240V，50/60HZ
火焰监测 UV传感器
检测响应时间 ≤0.2秒
光谱响应范围 190/280nm
传感器与控制器连线 ≤100米
检测对象 燃气、燃油
壳体ABS工程塑料
长×宽×高 195×90×45mm
安装尺寸 182×52 mm；安装孔4-Φ5；探头安装孔Φ18，通风冷却
功 能
控制点火装置自动点火，点火同时自动打开燃料阀
在设定时间内没有点燃，控制器自动关闭燃料阀并报警，如点火成功则保持燃料正常供应
安装
1. 探头安装
ZWJ-306紫外线火焰监测器紫外线火焰监测器是一种非接触式火焰监测器。用户安装时请将探头对准火焰。探头使用的最高温度为80℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道必须通风冷却。检测通道直径不小于Φ18，探头的安装螺纹为M20×1.5。
根据有关规定，监测灵敏距离为0.5米，（在检测通道为Φ18的情况下），但监测距离会随着火焰辐射强度和检测通道的增大而增大，但最大距离不能超过2米。
调试
为了提高监测灵敏度，传感器电缆不应与其它电源线或信号线混在一起。ZWJ-306紫外线火焰监测器在出厂时已调试好，一般情况下安装即可使用。如果探头距监测器过远，布线引起的分布电容过大时，在无火焰的情况下显示有火，请打开模块，顺时针缓慢调节模块中间的匹配电位器，直到绿色指示灯灭，继电器释放为止，模块调试好，调试好后，盖上模块盖。请注意调试时不要超调，超调影响监测灵敏度。
故障排除
1.燃烧器无火，而监测却显示有火，这是监测线路受潮后分布电容逐渐增大引起的干扰，请打开模块，顺时针缓慢调节电位器，直至绿色指示灯灭，继电器释放为止。
2.燃烧器有火，而监测器显示无火，可能有二个原因，一是探头镜片被灰尘覆盖，请擦干净探头石英镜片，二是阻抗匹配电位器超调，请打开模块反时针缓慢调节电位器，直到绿色指示灯亮，继电器吸合为止。
3.如果在安装或使用中不小心弄破了探头的镜片，不要用普通玻璃片代替，因为普通玻璃片不能透过火焰产生的紫外线.
